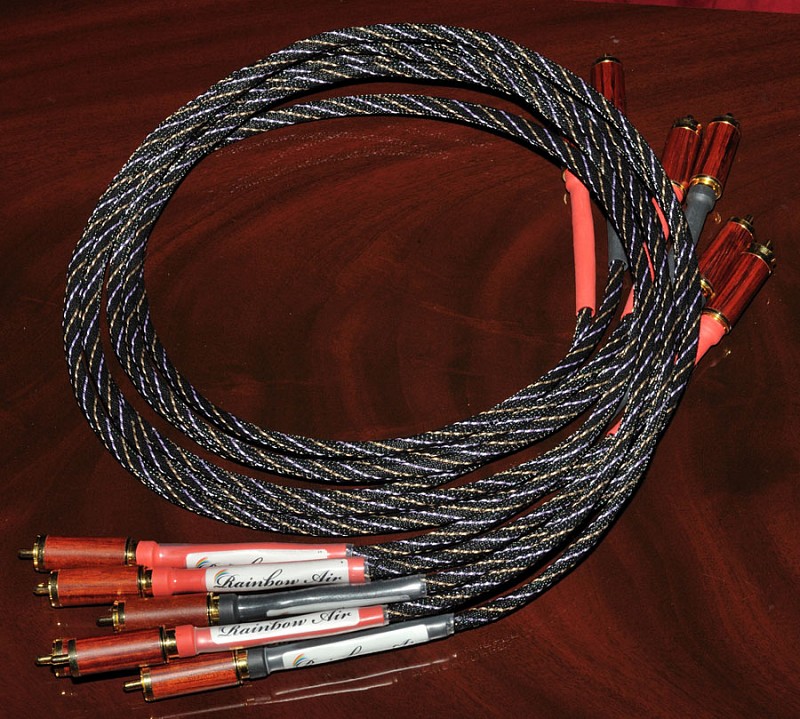

Межблочный кабель, то есть кабель, соединяющий головное устройство и усилитель в автомобиле, — важный компонент акустической системы. От качества его изготовления в значительной степени зависит и качество звука, а также отсутствие наводок и помех.

межблочный кабель межблочный кабель Межблочный кабель своими руками. Инструкция kakie provoda nuzhnyi dlya podklyucheniya sabvufera i usilitelya 3

Зачем нужен межблочный кабель?

Этот кабель ещё называют сигнальным. То есть, с линейных выходов автомобильного головного устройства, например, CD-проигрывателя, низкоуровневый сигнал попадает на линейные входы усилителя. При этом он проходит именно по межблочному кабелю. Ещё «межблоки» могут соединять между собой два усилителя.

Что лучше — купить межблочный кабель или сделать его своими руками?

Конечно, проще всего пойти в магазин и приобрести готовый межблочный кабель. Но в реальности у человека, после покупки динамиков, усилителей и прочей автозвуковой аппаратуры, обычно остаётся не так уж много средств. Поэтому иногда даже покупка среднего «межблочника» выходит за рамки бюджета.

Если же купить дешёвый кабель, особенно из тех, что продаются в наборах для подключения усилителей, его качество может оказаться ниже допустимого. Кроме того, готовые кабеля имеют несколько вариантов стандартной длины, что не всегда подходит для конкретного автомобиля.

В изготовлении межблочного кабеля своими руками есть множество преимуществ. В первую очередь, это более высокое качество, по сравнению с готовыми вариантами из магазина. При этом цена такого кабеля будет существенно ниже. Если же для изготовления использовать максимально качественные компоненты, можно получить кабель, сравнимый с дорогим hi-fi или hi-end. Кроме того, делая «межблочник» самостоятельно, можно изготовить его ровно такой длины, которая вам нужна.

Как сделать межблочный кабель своими руками? Вот краткая инструкция:

1. Купить необходимые компоненты:

— RCA-разъёмы (они же «тюльпаны»).
RCA-разъёмы межблочный кабель Межблочный кабель своими руками. Инструкция rca connectors

— сам межблочный кабель.
mezhblochnyiy-kabel межблочный кабель Межблочный кабель своими руками. Инструкция mezhblochnyiy kabel
— термоусадочную трубку разных размеров,
— гофру или кабельную оплётку.

Читайте также:  Автомобильные динамики овалы или динамики блины - прошлый век?

RCA-разъёмов надо по два, на каждый канал. То есть, если к головному устройству подключается 2-канальный усилитель, а расстояние между ними 1 метр, то необходимо 2 метра микрофонного кабеля и 4 RCA-коннектора.

Хорошие результаты можно получить, приобретая микрофонный кабель компаний Canare, Klotz.

Коннекторы RCA — фирмы Neutric или любого другого, известного своим качеством, бренда.

Микрофонный кабель нужно взять с небольшим запасом, помня, что на каждый канал усиления должен идти отдельный кабель.

2. Подготовить инструменты и материалы для пайки, а также рабочее место с хорошим освещением. Инструменты стандартные:

  • паяльник,
  • флюс,
  • припой.

Также понадобится острый нож, термофен или обычная зажигалка.

3. Сначала нужно зачистить концы кабеля. Для этого надо аккуратно надрезать изоляцию и удалить её. Под ней окажется экранирующая оплётка. Её срезать не нужно, а следует немного расплести и собрать в отдельную скрутку. Потом надо снять изоляцию с двух центральных жил.

зачищаем концы межблочного кабеля межблочный кабель Межблочный кабель своими руками. Инструкция mezhblochnyiy kabel svoimi rukami instruktsiya 2

4. Перед тем, как припаивать RCA-разъёмы, необходимо надеть на кабель оплётку или гофру (если вы будете её использовать), а также «термоусадку», а то потом это делать будет поздно.

Термоусадочных трубок может понадобиться две или три штуки, в зависимости от конструкции разъёма. Например, два кусочка — на центральные жилы, и другой, чуть потолще — на внешнюю изоляцию и RCA-разъём.

5. Потом нужно облудить медь проводов. Для этого используют канифоль или флюс, а потом — припой.

залуживаем концы межблочного кабеля межблочный кабель Межблочный кабель своими руками. Инструкция mezhblochnyiy kabel svoimi rukami instruktsiya 3

6. После этого надо припаять одну из центральных жил к сердечнику разъёма. Вторую центральную жилу, вместе со скруткой из экранирующей оплётки, припаивают к «юбке» RCA-разъёма, которая является «землёй».

припаиваем межблочный кабель к разъему межблочный кабель Межблочный кабель своими руками. Инструкция mezhblochnyiy kabel svoimi rukami instruktsiya 4

Процедуру следует повторить с другой стороны кабеля. Только при этом «экран» к «земле» паять уже не надо. Конечно, можно его не припаивать вообще, но эта процедура способна значительно уменьшить количество наводок.

Читайте также:  Самый популярный короб для сабвуфера

7. Последний этап — одевание термоусадочных трубок, их усадка с помощью технического фена или зажигалки, навинчивание колпачков RCA-коннекторов. Все, межблочный кабель готов!

Самодельный межблочный кабель видео

Хорошее видео о том, какая должна быть правильная экранировка межблочного кабеля.
