CDI - электронное зажигание

Хай! Мы уже описывали как установить на мотоцикл электронное зажигание своими руками в одной из предыдущих публикаций Все о мото. Тем не менее, отдельную статью хотелось бы посвятить принципу работы системы CDI, описать отзывы о ней, а также особенности практического применения. Купить этот элемент электроники в последнее время хотят все больше и больше людей.

Из себя "Зажигание разрядом конденсатора" (а именно так переводится расшифровка вышеуказанной аббревиатуры "Capacitor discharge ignition") представляет особую систему электроники, получившую в народе еще одно интересное название - Конденсаторное. Иногда последнее именуют "тиристорным зажигание", поскольку функции коммутации в нем выполняет деталь под названием Тиристор.

CDI фотоВ принцип работы этого необычного для многих почитателей ретро-техники заложено использование разряда конденсатора. В противовес контактной системе, CDI (отзывы о которой преимущественно позитивные) не использует принцип прерывания в зажигании. Тем не менее и контактная электроника располагала конденсатором, главной миссией которого было устранение помех и уменьшение уровня интенсивности искрообразования на контактах.

Отдельные узлы "Capacitor discharge ignition" предназначены для непосредственного накапливания электроэнергии. Появились такие детали почти пол века тому назад. С 70-х гг. прошлого столетия мощными конденсаторами начали дополнять движки роторно-поршневого типа, используемые преимущественно в создании транспортных средств. Во многом этот тип зажигания схож с системами, что накапливают электроэнергию. Тем не менее, разница в них тоже ощутима.

Как же работает CDI?

В основе вышеуказанного элемента электроники мотора - использование постоянного тока, который не способен проходить сквозь первичную обмотку на катушке. Содержится последний в уже заряженном конденсаторе, соединенном с катушкой. Напряжение в такой электронной схеме, в большинстве случаев, довольно-таки серьезное, достигая отметки в несколько сотен Вольт.

Среди обязательных элементов зажигания разрядом конденсатора мото и авто двигателей можно увидеть преобразователь напряжения (основной миссией которого является заряжение конденсаторов накопительного типа), сам накопительный конденсатор, катушка и электро-ключ. Последний может быть представлен как тиристорами, так и транзисторами.

Особенности зажигания разрядом конденсатора

CDI конденсаторное зажиганиеУказанная выше система Capacitor discharge ignition, купить которую можно во многих уголках постсоветского пространства, имеет несколько минусов. Так, в конструкционной части создатели ее изрядно усложнили. Кроме того, недостаточный по длительности уровень импульса является еще одним недостатком "CDI". Тем не мене в качестве преимуществ конденсаторного зажигания можно выделить наличие крутого фронта высоковольтного импульса. Этот момент очень важен при использовании такой электроники в советских мотоциклах, свечи которых очень часто заливаются чрезмерным количеством топлива из-за наличия плохо спроектированных карбюраторов.

Тиристорное зажигание функционирует без использования дополнительных источников генерации тока. Последние (в виде АКБ) нужны лишь для запуска электростартера или же завода мотоцикла ножкой (кик-стартетром), к примеру.

Обсуждая распространенность электронного зажигания от заряда конденсатора следует отметить ее активное использование на иностранных бензопилах, скутерах и мотоциклах. Для советского же мотопрома ее применение было малохарактерно. А вот в отдельных наших автомобилях, таких как (ГАЗ и ЗИЛ) электронную систему зажигания CDI устанавливали нередко. Отзывы о ее удачной эксплуатации явно способствуют этому.

Электронное зажигание фото

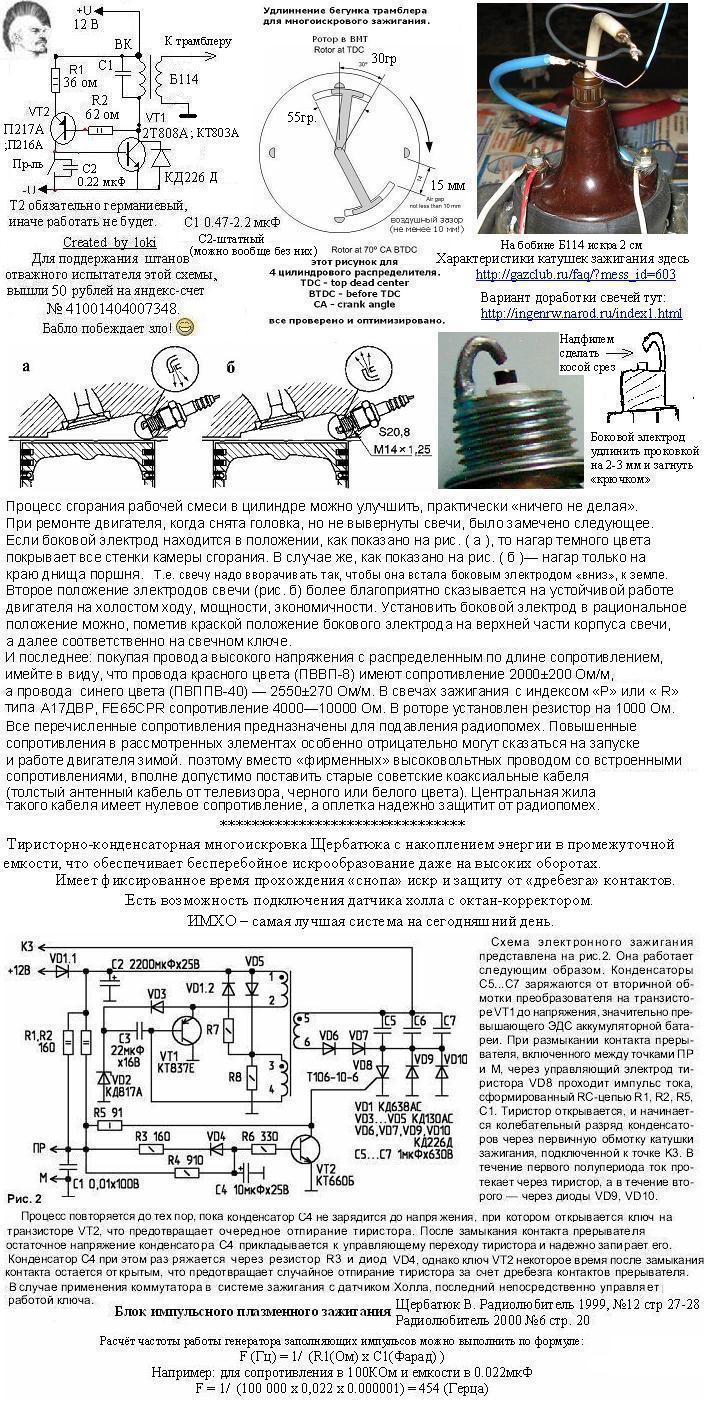

Тиристорное зажигание своими руками фото. Поделитесь новостью Тиристорное зажигание своими руками с друзьями!
